Конструкция навесного вентилируемого фасада (НВФ) представляет собой сложную инженерную систему, предназначенную для комплексной защиты и облицовки внешних стен зданий. Ее ключевой принцип — наличие воздушного зазора между теплоизоляционным слоем и внешней облицовкой, который обеспечивает постоянную циркуляцию воздуха, удаляющего влагу и конденсат. Это отличает НВФ от других систем и лежит в основе его долговечности и эффективности.
Система монтируется на несущие стены здания, которые могут быть выполнены из бетона, кирпича или других материалов. Первым этапом является тщательная разметка и установка кронштейнов. Эти элементы являются основными связующими звеньями между стеной и всей последующей конструкцией. Кронштейны состоят из двух частей: анкерной, которая с помощью дюбелей крепится к стене, и консольной (несущей), которая выносит систему вперед. Для компенсации неровностей основания используются регулируемые модели. Между кронштейном и стеной обязательно устанавливается паронитовая или пластиковая прокладка, устраняющая мостик холода.
На смонтированные кронштейны, сквозь теплоизоляцию, устанавливаются направляющие профили (рейки), формирующие вертикальную или горизонтально-вертикальную несущую раму. Они воспринимают вес облицовки и динамические нагрузки, передавая их на кронштейны и далее на стену. Профили изготавливаются из оцинкованной, нержавеющей стали или алюминиевых сплавов и соединяются между собой специальными элементами для обеспечения температурного расширения.
Следующий критически важный слой — теплоизоляция. Обычно применяются плиты из каменной ваты или пенополистирола, обладающие высокими теплотехническими характеристиками и негорючестью. Утеплитель устанавливается вплотную к стене, часто в два слоя с разбежкой швов для предотвращения мостиков холода. Он фиксируется тарельчатыми дюбелями и должен плотно прилегать к основанию, без щелей. Основная функция этого слоя — значительное снижение теплопотерь здания. Поверх утеплителя обязательно монтируется ветрозащитная паропроницаемая мембрана. Она предохраняет волокна утеплителя от выдувания и эрозии воздушным потоком в вентиляционном зазоре, одновременно позволяя влаге изнутри конструкции свободно испаряться.
Между слоем утеплителя с мембраной и облицовкой организуется вентилируемый воздушный зазор. Его толщина, как правило, составляет от 20 до 60 мм. Воздух в этом промежутке, нагреваясь от стен, естественным образом поднимается снизу вверх, создавая постоянную тягу. Этот процесс эффективно https://smartal.ru/navesnyye-ventiliruyemyye-fasady/ удаляет случайную влагу, образующуюся из-за диффузии водяного пара или косых дождей, тем самым сохраняя теплоизоляционные свойства утеплителя и сухость несущей стены. Отсутствие такого зазора неминуемо приводит к накоплению влаги и разрушению конструкции.

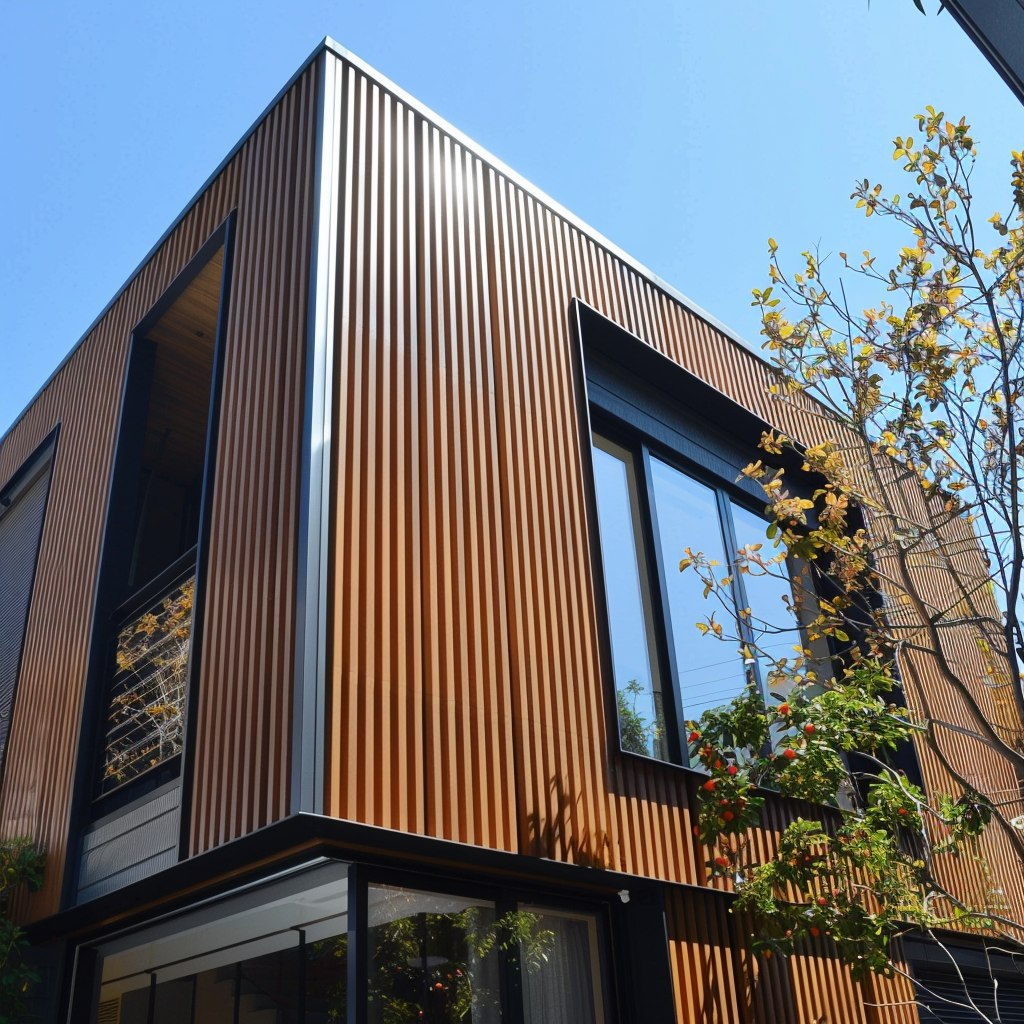

Завершающим этапом является монтаж внешней облицовки. Она крепится к направляющим профилям с помощью специальных скрытых или видимых кляммеров, салазок или иных элементов. Выбор облицовочного материала огромен: керамогранитные плиты, фиброцементные панели, композитные кассеты, металлические кассеты, планкен из древесно-полимерного композита или натурального дерева, терракотовые панели, ламинат высокого давления (HPL) и другие. Облицовка выполняет не только эстетическую, но и защитную функцию, ограждая всю систему от прямого воздействия атмосферных осадков, ультрафиолета и механических повреждений.
Дополнительными, но не менее важными элементами системы являются огнезащитные рассечки, оконные откосы и отливы, а также элементы примыканий к кровле и цоколю. Противопожарные рассечки, выполняемые из негорючей минеральной ваты, устанавливаются по периметру проемов и между этажами. Их задача — предотвратить распространение пламени по вентилируемому зазору в случае пожара. Правильно выполненные примыкания и откосы гарантируют герметичность и завершенность фасадной системы.
Таким образом, навесной вентилируемый фасад — это многослойная, логически выстроенная конструкция, где каждый элемент выполняет строго определенную функцию. От прочности кронштейнов и направляющих зависит безопасность, от качества утеплителя и наличия зазора — энергоэффективность, а от выбора облицовки — долговечность и архитектурный облик здания. Грамотное проектирование и монтаж с учетом всех нагрузок и климатических факторов позволяют этой системе обеспечивать надежную защиту и комфорт на протяжении десятилетий.
